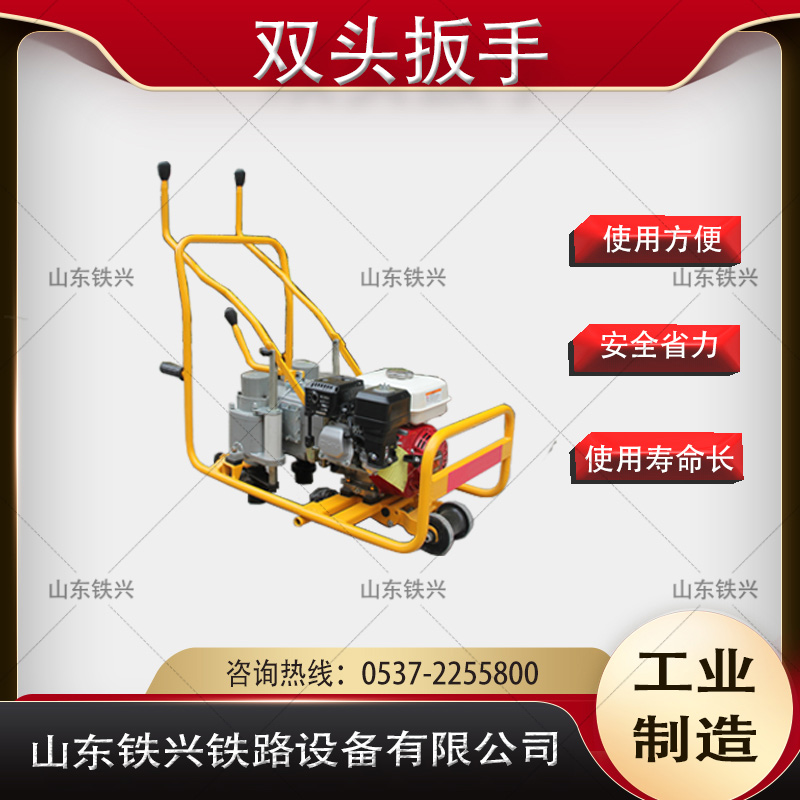

NLB-600-1G型內燃螺栓扳手

產品名稱：NLB-600-1G型內燃螺栓扳手

外型尺寸（長×寬×高）：825×585×975mm

整機質量：73kg

TEL:0537-2255800/400-691-2018

　　一、適用范圍

　　NLB-600-1G型內燃螺栓扳手是我公司的新一代機動螺栓扳手。適用于鐵路、地鐵及輕軌線路的混凝土軌枕扣件螺母的松緊作業。本機采用汽油機作動力，輸出軸為單頭、單速，正反轉可調，輸出扭矩可徒手調節并精確顯示，整機操作簡便，安全可靠，上下道方便。

　　二、主要技術參數

額定功率

　　三、整機結構及特點

　　1、發動機支架無縫鋼管成型焊接結構，兼有保護發動機和上下道時輔助操作人員上抬機器時的著力把手的功能。

　　2、汽油機單缸四沖程空冷式。

　　3減速箱高強度鑄造鋁合金殼體，高分子密封膠密封，內置三級圓柱齒輪減速機構和金屬圓錐摩擦離合器，采用循環潤滑油潤滑，離合器的結合通過下壓把手，經液壓加力裝置施加軸向力完成，與此同時潤滑油泵泵油一次。

　　4、液壓加力裝置采用高強度鋁合金制造，通過控制液壓油壓力調節并顯示輸出扭矩的大小，同時還具有潤滑油泵的功能。

　　5、操作把手無縫鋼管成型焊接結構，壓下操作把手可在使套筒對準軌枕扣件螺母的同時使減速箱中的圓錐摩擦離合器結合，進行緊固或扭松螺母的作業。上下道須上抬機器時也可利用。

　　6、錐齒輪箱高強度鑄造鋁合金殼體，內置一個主動錐齒輪和與之嚙合的一對帶有牙嵌離合器固定端的同齒數從動錐齒輪，兩從動錐齒輪相向空套在輸出軸上，牙嵌離合器的滑動端可在輸出軸上兩從動錐齒輪之間滑動，通過操縱轉向換擋桿使牙嵌離合器的滑動端與兩從動錐齒輪之7、轉向換擋桿與錐齒輪箱中的牙嵌離合器的滑動端撥叉相連，用于調整輸出軸旋轉方向。向上扳動，輸出軸正轉(緊固螺母)，向下扳動，輸出軸反轉(擰松螺母)。

　　7、走形輪由帶滾動軸承的絕緣滾輪和單軌車架組成，可在鋼軌上支撐本機走。

　　8、 扳手支撐桿(絕緣)用于在彎道或其他機體欠穩定的場合輔助支撐機體。

　　四、操作使用方法

　　4.1 安全條例

　　4.1.1務必將下述常規事故預防條例作為制度加以遵守。

　　4.1.2只能由經過培訓的人員來操作。

　　4.1.3只能在停機狀態下加注汽油、潤滑油和液壓油。

　　4.1.4注油時，使用漏斗等適當的輔助工具。

　　4.1.5不要將油濺至發熱的發動機和消音器上(以防止起火)。

　　4.1.6汽油機說明書的安全條例應與本安全條例同樣加以遵守。

　　4.1.7套筒旋轉時身體的任何部位和服裝不得與之接觸。

　　4.1.8隨時注意行車信號，準備隨時下道撤離限界。

　　4.2操作前的準備

　　4.2.1啟動之前，必須檢查汽油機、減速箱中的油位是否符合要求，不夠時須補充。減速箱油位以泵油時出油口處油管內無空氣混入為準(約0.3升)。汽油機油位參照汽油機說明書。

　　4.2.2啟動之前，連續下壓操作把手若干次，直至減速箱3個進油口同時進入潤滑油。若潤滑油循環不暢，可能是減速箱內潤滑油過度污染所致，應打開減速箱下部放油口換油排污。
